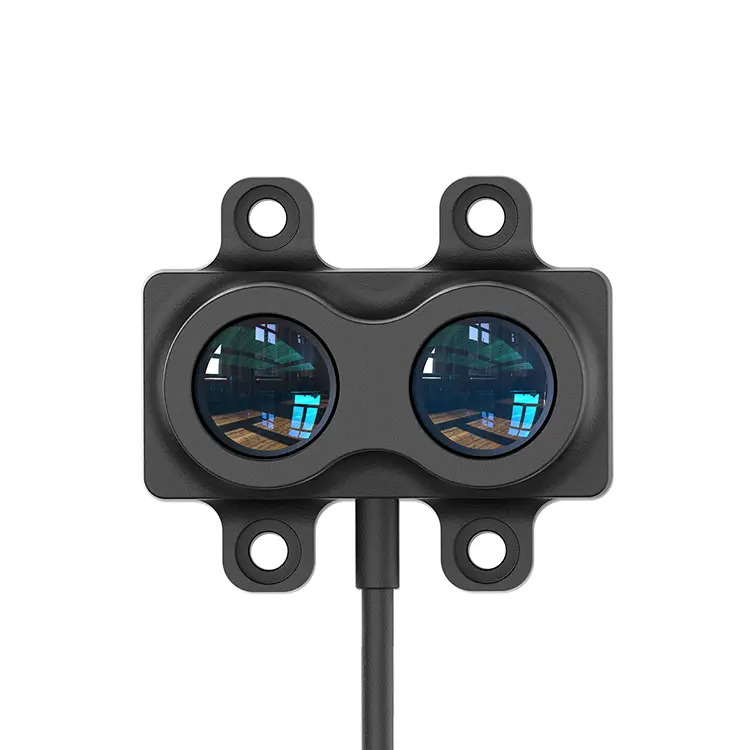

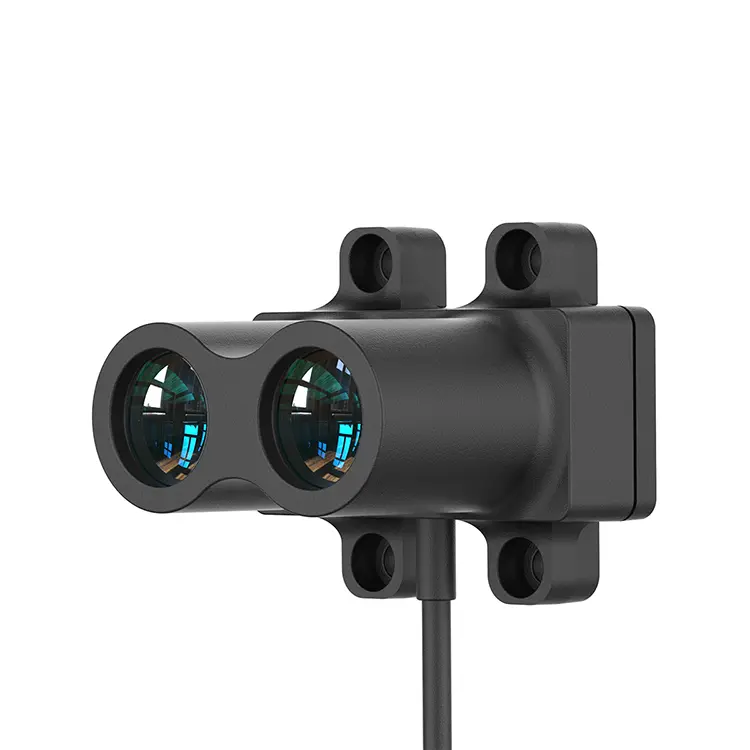

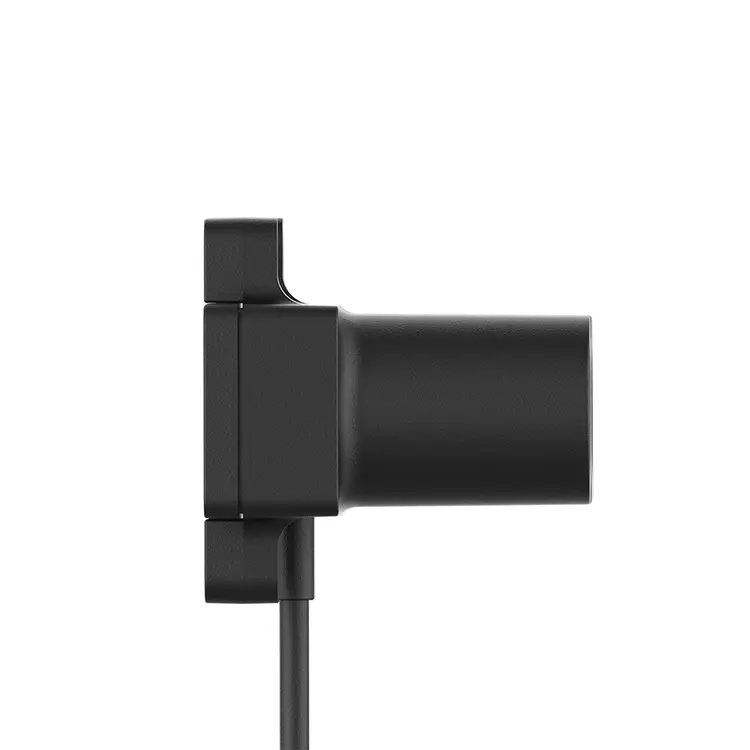

Cảm biến radar khác nhau của STA-LR-C120M là một cảm biến radar laser tầm xa hiệu quả về chi phí, đã được nâng cấp và tối ưu hóa rất nhiều dựa trên DETOF. Phạm vi phạm vi có thể đạt tới 120m, với hệ thống quang học hiệu quả hơn và thiết kế mạch tốt hơn. Trong khi đảm bảo hiệu suất trong phạm vi cao hơn, nó cũng có hiệu suất tuyệt vời trong các điểm mù và mức tiêu thụ năng lượng. Với việc nâng cấp và tối ưu hóa các thuật toán, hiệu suất lỗi trong các môi trường khác nhau cũng được cải thiện đáng kể.
Ống kính RADAR có laser có độ chính xác cao STA-LR-C120 áp dụng ống kính thủy tinh được phủ để cải thiện độ truyền qua, đạt được độ bền rõ hơn và có độ cứng của thủy tinh cao hơn, khả năng chống trầy xước, kháng ăn mòn và tuổi thọ kéo dài. Được xây dựng trong bù nhiệt độ cho phép đo chính xác ở phạm vi nhiệt độ hoạt động rộng từ -40 ° C đến+70 ° C. Nó có thể được áp dụng rộng rãi trong các lĩnh vực như kiểm soát chiều cao xe trên không, vận chuyển thông minh, bãi đỗ xe thông minh và nông nghiệp thông minh.
| Mô hình sản phẩm | STA-LR-C120 | |
| Hiệu suất sản phẩm | Phạm vi đo lường | 120m@90%; 45m@10% |
| Tần số đo | 1-2000Hz | |
| độ lặp lại | ＜ 3cm （@＞ 50%, ＜ 5cm （@15%-50%, 7cm （@＜ 15%） | |
| Độ chính xác phạm vi | ± 5cm （40m）, ± 0,5%(＞ 40m) | |
| Giải quyết phạm vi | 1cm | |
| Lớp bảo vệ | IP65 | |
| Khả năng chống ánh sáng xung quanh | 100klux | |
| Tham số quang học | Góc trường | 39mard （2,2 ° |
| Góc phân kỳ chùm tia laser | 9mard （0,5 ° | |
| Bước sóng tia laser | 905nm | |
| An toàn mắt | Lớp I (IEC 60825 - 1: 2014) | |
| Giao tiếp giao diện |
Giao diện giao tiếp | Lvttl/io/iic/pwm/rs485/rs232/can/ 4-20ma/IO (NPN)/IO (PNP)/IO (3.3V) |
| Giao diện cơ học | Thiết bị đầu cuối XH-4P (XHP-4) Đầu nối cáp BMW Thiết bị đầu cuối hình ống (E0508) |
|
| Cơ học Thông số điện |
Cung cấp điện áp | 5V, 12-28V |
| Tiêu thụ năng lượng tối đa | 250mw | |
| người khác | Kích thước tổng thể | 40*40*45mm |
| Nhiệt độ hoạt động | -40 -70 | |
| cân nặng | 35g | |
| Chiều dài dòng | 40cm | |
| Lưu ý: Độ chính xác phạm vi, độ phân giải phạm vi, độ chính xác lặp lại, vv đều được thử nghiệm trong nhà trong điều kiện 25 phản xạ khuếch tán (phản xạ 90%). Những thay đổi trong điều kiện có thể dẫn đến sự thay đổi trong kết quả đo lường. | ||
Radar phạm vi laser có độ chính xác cao của LR có 11 giao diện và 3 đầu nối để lựa chọn.
11 loại giao diện
● Danh mục giao tiếp: LVTTL/TTL/IIC/CAN/RS232/RS485 (Modbus)
● Lớp tương tự: PWM/4-20MA
● Loại chuyển đổi: I0 (3. 3V)/I0 (NPN)/IO (PNP)

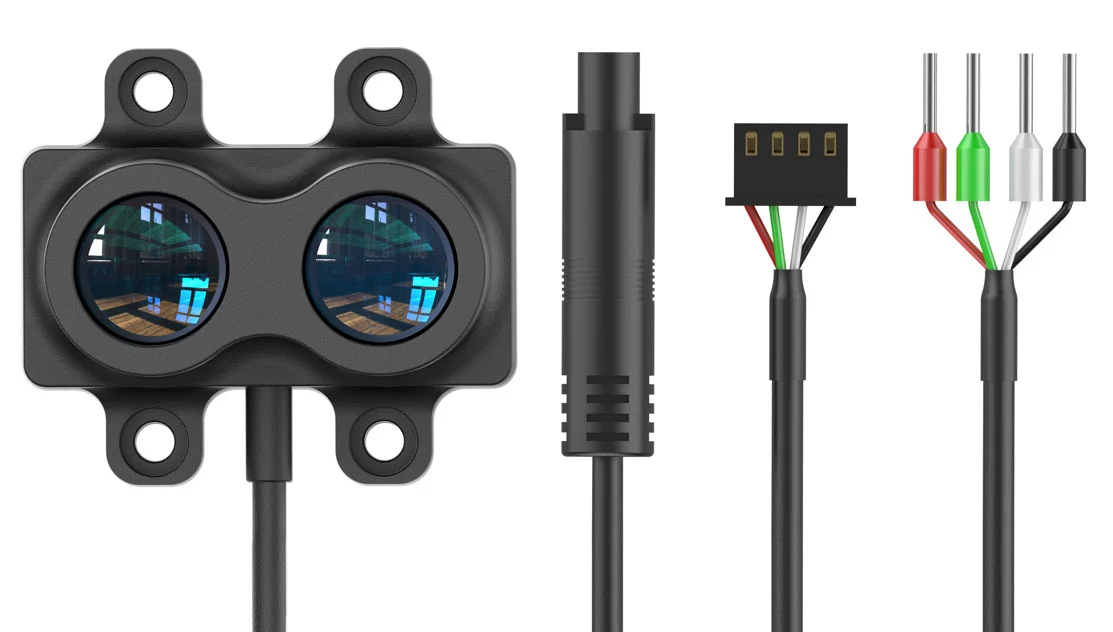

3 loại kết nối
● Đầu nối XH-4P (mặc định): Một đầu nối được sử dụng rộng rãi bởi các kỹ sư điện tử.
● Đầu nối cáp BMW (Tùy chỉnh): IP67 Dustproof và Waterproof ở đầu nối, dễ cắm và rút phích cắm.
● Thiết bị đầu cuối ống (mô hình: E0508): Một loại thiết bị đầu cuối dây được sử dụng rộng rãi trong thiết bị tự động hóa.

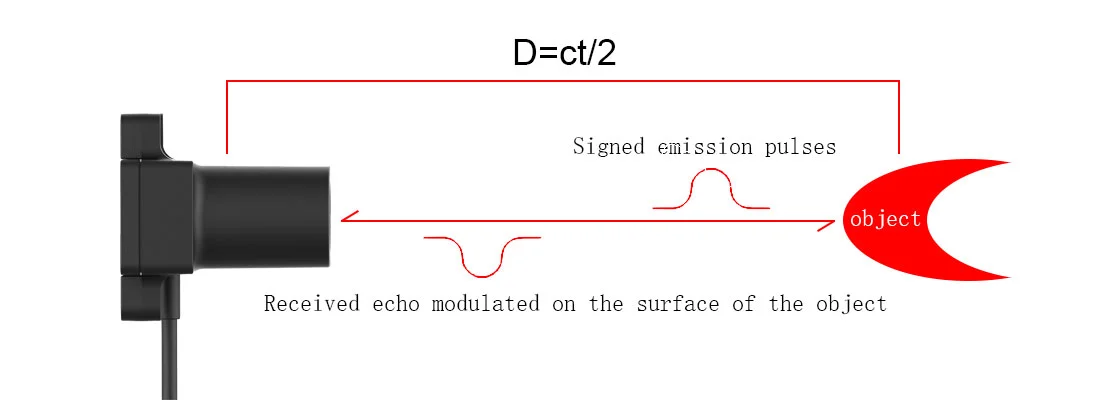

Radar RADAR từ LR Sê -ri sử dụng công nghệ DETOF được cải thiện, kế thừa những ưu điểm của phương pháp Pulse TOF truyền thống trong khi kết hợp với chữ ký trước của nhà máy, tạo ra độ chính xác và tốc độ cân bằng của loạt LRXX, và thực hiện tốt ngoài trời.
Để biết thêm thông tin về sản phẩm của chúng tôi, vui lòng liên hệ với Jioptik.
