Tóm tắt bài viết:Bài viết toàn diện này khám phá các nguyên tắc hoạt động, thông số kỹ thuật, trường hợp sử dụng, câu hỏi và câu trả lời phổ biến, xu hướng ngành và tiêu chí đánh giá sản phẩm dành choCon quay hồi chuyển sợi quang (FOG)công nghệ. Nó được viết để hỗ trợ các kỹ sư, nhà phát triển sản phẩm và những người ra quyết định kỹ thuật đang tìm kiếm hướng dẫn chính xác và hiểu biết thực tế. Cuối cùng, hướng dẫn liên hệ chi tiết giới thiệu các tài nguyên hỗ trợ của JIOPTIK.

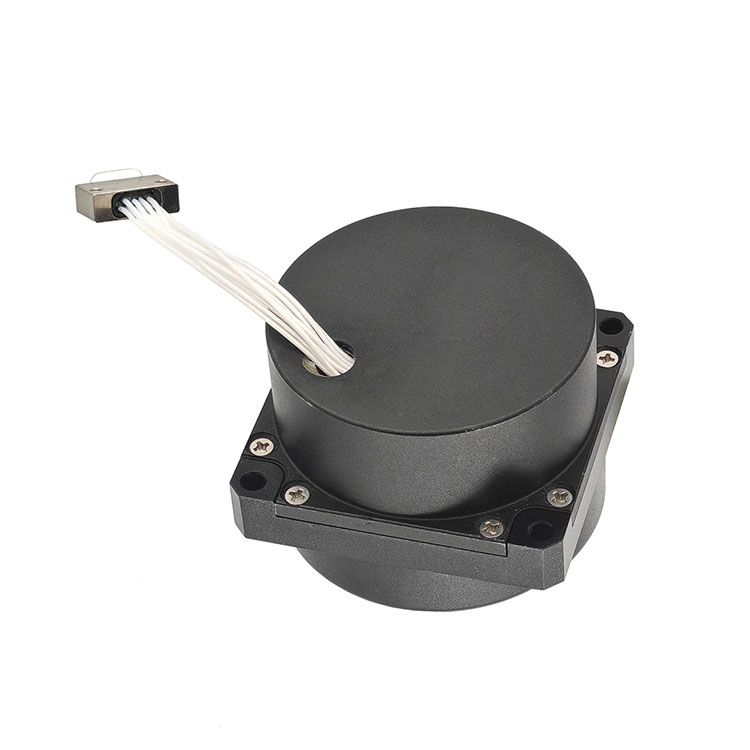

Con quay hồi chuyển sợi quang (FOG) là cảm biến quán tính đo chuyển động quay mà không có bộ phận chuyển động cơ học. Nó tận dụng hiệu ứng Sagnac được quan sát thấy trong một cuộn sợi quang để phát hiện vận tốc góc với độ chính xác và độ ổn định cao. Các đơn vị FOG được sử dụng rộng rãi trong các hệ thống định vị hàng không vũ trụ, nền tảng không người lái, thiết bị khảo sát chính xác và các ứng dụng điều khiển tự động đòi hỏi độ lệch thấp và độ tin cậy cao. Bài viết này xem xét các tham số, chức năng của FOG, các câu hỏi và câu trả lời phổ biến cũng như xu hướng trong tương lai trong bối cảnh tích hợp hệ thống đo lường và định vị.
Bảng sau đây trình bày các phạm vi thông số kỹ thuật đại diện cho các mô-đun Con quay hồi chuyển sợi quang điển hình có liên quan đến điều hướng hiệu suất cao:
| tham số | Phạm vi / Giá trị điển hình | Sự miêu tả |
|---|---|---|
| Phương pháp cảm biến | Giao thoa kế Sagnac sợi quang | Dựa vào sự giao thoa ánh sáng để phát hiện chuyển động quay. |
| Độ ổn định của con quay hồi chuyển | 0,01 đến 0,1 độ/giờ | Độ lệch dài hạn ảnh hưởng đến độ chính xác. |
| Bước đi ngẫu nhiên góc | 0,005 độ/√giờ | Tiếng ồn ngắn hạn ảnh hưởng đến mức tiếng ồn đo lường. |
| Độ ổn định của yếu tố tỷ lệ | 10 trang/phút | Độ tuyến tính và độ lặp lại của vòng quay đo được so với thực tế. |
| Nhiệt độ hoạt động | -40°C đến +85°C | Phạm vi môi trường cho hiệu suất đáng tin cậy. |
| Giao diện đầu ra | RS‑422, CAN, Analog | Các chế độ giao tiếp để tích hợp hệ thống. |
| Tiêu thụ điện năng | 5 W | Tải điện điển hình trong quá trình hoạt động. |
| Kích thước | Khác nhau tùy theo mô hình | Yếu tố hình thức để xem xét thiết kế hệ thống. |
Con quay hồi chuyển sợi quang là một phần không thể thiếu trong các hệ thống yêu cầu cảm biến quay có độ chính xác cao như:
Công nghệ FOG được lựa chọn khi con quay hồi chuyển cơ học thiếu độ tin cậy hoặc khi con quay MEMS không đáp ứng yêu cầu về độ chính xác. Sự vắng mặt vốn có của các bộ phận chuyển động làm tăng độ tin cậy và giảm thiểu việc bảo trì.
Con quay hồi chuyển sợi quang sử dụng hiệu ứng Sagnac, trong đó hai sóng ánh sáng truyền theo hướng ngược nhau xung quanh một cuộn sợi quang trải qua sự dịch pha tỷ lệ với góc quay. Độ lệch pha này được chuyển đổi thành tín hiệu điện biểu thị vận tốc góc.
So với con quay hồi chuyển MEMS, FOG có độ trôi thấp hơn đáng kể và độ ổn định lâu dài tốt hơn, khiến nó phù hợp cho việc điều hướng có độ chính xác cao. Đối với Ring Laser Gyros (RLG), FOG thường ít phải lo lắng hơn về việc bảo trì và không gặp phải các vấn đề về khóa; tuy nhiên, RLG vẫn có thể cạnh tranh ở các lớp hiệu suất cao nhất trong các ứng dụng hàng không vũ trụ.
Sự thay đổi nhiệt độ và rung động cơ học là những yếu tố môi trường chính. Các mô-đun FOG tiên tiến kết hợp bù nhiệt và cách ly rung để duy trì độ ổn định góc. Quy trình hiệu chuẩn phù hợp và che chắn môi trường sẽ giảm thiểu hơn nữa những ảnh hưởng này.
Việc tích hợp Con quay hồi chuyển sợi quang vào hệ thống dẫn đường quán tính đòi hỏi phải đồng bộ hóa với gia tốc kế, máy thu GPS và bộ xử lý điều khiển. Dữ liệu hiệu chuẩn và ma trận căn chỉnh đảm bảo rằng dữ liệu quay từ FOG được kết hợp đúng cách với các cảm biến chuyển động tịnh tiến để tạo ra đầu ra định hướng và vị trí chính xác.
Công nghệ FOG tiếp tục phát triển với những cải tiến về chất lượng sợi quang, thành phần quang tử và thuật toán xử lý tín hiệu. Các hướng đi trong tương lai bao gồm:
Nhu cầu thị trường về các hệ thống định vị đáng tin cậy trong các lĩnh vực hậu cần tự động, thám hiểm không gian và quốc phòng đang thúc đẩy sự đổi mới liên tục. Những tiến bộ liên ngành trong khoa học vật liệu và quang tử tích hợp được kỳ vọng sẽ giảm chi phí sản xuất đồng thời nâng cao hiệu suất.
Để được tư vấn kỹ thuật chi tiết, hỗ trợ lựa chọn sản phẩm và hỗ trợ tích hợp các mô-đun điều hướng có độ chính xác cao vào kiến trúc hệ thống, hãy liên hệ với nhóm hỗ trợ kỹ thuật tạiJIOPTIK. Hướng dẫn toàn diện sau đây đề cập đến các lộ trình hỗ trợ chung, khung hợp tác kỹ thuật và tài nguyên tư vấn mở rộng hỗ trợ triển khai các giải pháp Con quay hồi chuyển sợi quang một cách hiệu quả trong các nền tảng phức tạp.
Để bắt đầu trao đổi thư từ trực tiếp với cố vấn kỹ thuật, khách hàng tiềm năng và kỹ sư dự án nên chuẩn bị các yêu cầu hệ thống bao gồm dải động dự kiến, điều kiện môi trường, tùy chọn giao diện và mục tiêu chính xác. Thông tin này cho phép đưa ra các đề xuất phù hợp với nhu cầu ứng dụng cụ thể. Các kênh liên hệ bao gồm email, tương tác qua điện thoại trực tiếp và các phiên tư vấn từ xa theo lịch trình, nơi có thể diễn ra các cuộc thảo luận chuyên sâu về chiến lược tích hợp thuật toán và phương pháp hiệu chỉnh.
Nhóm hỗ trợ cũng cung cấp quyền truy cập vào tài liệu kỹ thuật, bộ công cụ đánh giá và tài nguyên chương trình cơ sở để đẩy nhanh quá trình tạo nguyên mẫu và xác thực hệ thống. Việc cộng tác với JIOPTIK bao gồm việc xem xét lặp lại các báo cáo kiểm tra hiệu suất, danh sách kiểm tra tích hợp và hỗ trợ mô phỏng phần cứng trong vòng lặp để đảm bảo rằng các mô-đun Con quay hồi chuyển sợi quang hoạt động theo các thông số được thiết kế khi được triển khai trong điều kiện hiện trường.
Khách hàng được khuyến khích tham gia sớm vào chu trình thiết kế để tận dụng các đánh giá rủi ro trước khi phát triển, hội thảo định nghĩa giao diện và các buổi đào tạo tùy chỉnh. Các dịch vụ này được cấu trúc để rút ngắn thời gian phát triển, giảm rủi ro tích hợp và cải thiện độ tin cậy của hệ thống tổng thể. Đối với tài khoản doanh nghiệp, người quản lý tài khoản kỹ thuật chuyên trách sẽ điều phối các hoạt động đa chức năng trong chuỗi cung ứng, đảm bảo chất lượng và các chức năng hỗ trợ sau triển khai.
Các dịch vụ kỹ thuật ứng dụng toàn diện bao gồm các công cụ chẩn đoán để phân tích độ lệch, đánh giá hiệu suất nhiệt và kiểm tra khả năng phục hồi rung. Thông qua các dịch vụ này, các nhà tích hợp hệ thống có được khả năng hiển thị về hoạt động của cảm biến trong các tình huống hoạt động khác nhau, cho phép chủ động điều chỉnh và điều chỉnh cấu hình. Quá trình liên hệ đạt đến đỉnh cao trong các thỏa thuận hỗ trợ được ghi lại trong đó nêu rõ thời gian phản hồi, lộ trình leo thang và đánh giá hiệu suất định kỳ để duy trì thành công hoạt động lâu dài.
Để bắt đầu tham gia và nhận được sự hỗ trợ được cá nhân hóa an toàn cho việc tích hợp và triển khai Con quay hồi chuyển sợi quang, vui lòngliên hệ với chúng tôitại các kênh hỗ trợ kỹ thuật chính thức của JIOPTIK, nơi các chuyên gia luôn sẵn sàng cung cấp các giải pháp hiệu quả, đáng tin cậy phù hợp với những thách thức về hệ thống điều hướng và điều khiển của bạn.
Để biết thêm thông tin về sản phẩm của chúng tôi, vui lòng liên hệ với Jioptik.
